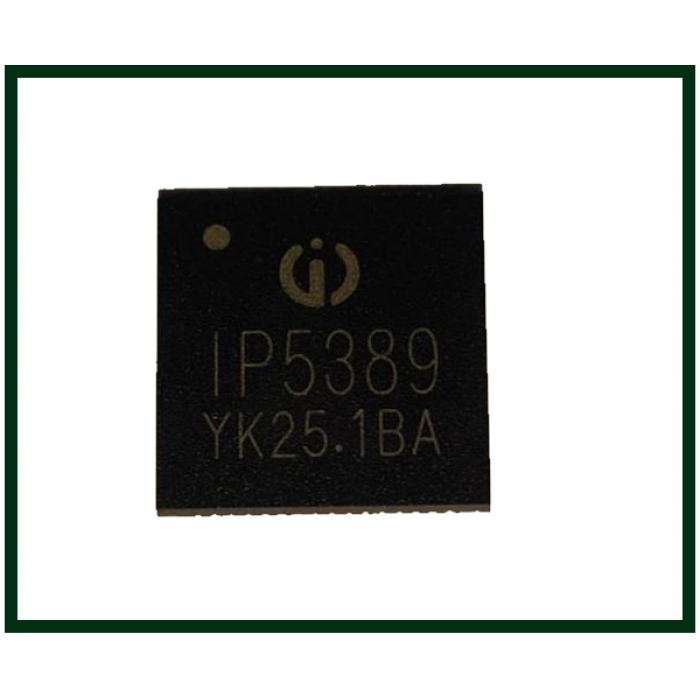

Микросхема IP5389 для повербанка
Модель: 28391
Артикул: 28391
287.00 грн.
Знайшли дешевше?
Короткий опис
Мікросхема IP5389 (100W High-Power Power Bank SOC)IP5389 — це флагманський контролер для потужних зовнішніх акумуляторів, здатний забезпечувати швидку зарядку до 100W через інтерфейс USB-C PD. Чіп підтримує роботу з бага...
Читати далі...
Мікросхема IP5389 (100W High-Power Power Bank SOC)
IP5389 — це флагманський контролер для потужних зовнішніх акумуляторів, здатний забезпечувати швидку зарядку до 100W через інтерфейс USB-C PD. Чіп підтримує роботу з багатоелементними батареями (2S-5S) та інтегрує в собі всі необхідні вузли для керування декількома портами та цифровим дисплеєм.
| Технічний параметр | Значення |
|---|---|
| Виробник | Injoinic Technology |
| Макс. потужність | 100W (PD 3.0 / PPS / QC 5) |
| Конфігурація АКБ | 2S, 3S, 4S, 5S (Li-ion / LiFePO4) |
| Тип корпусу | QFN-64 (8x8 mm) |
| ККД (Max) | до 98% |
Замітки майстра: Особливості сервісу
Симптоми несправності: Пристрій не реагує на зарядку; не видає 20V (тільки 5V); некоректно відображає відсоток заряду; миттєве вимкнення при спробі підключити ноутбук.
- Діагностика: Перевірте зовнішні MOSFET-ключі. Оскільки IP5389 керує зовнішніми силовими транзисторами для Buck-Boost перетворення, їх пробій є найчастішою причиною несправності.
- Конфігурація: При заміні чіпа зверніть увагу на резистивну обв'язку пінів SEL. Неправильне налаштування кількості елементів (наприклад, чіп налаштований на 3S, а підключено 4S) призведе до миттєвого спрацювання захисту або пошкодження АКБ.
