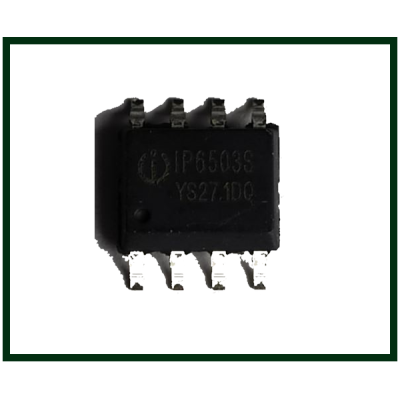

Микросхема IP6503S для повербанка
Модель: 14917
Артикул: 14917
131.20 грн.
Знайшли дешевше?
Короткий опис
Где стоит IP6503SМікросхема IP6503S (Step-down Converter 3.1A)IP6503S — це сучасний синхронний понижувальний перетворювач напруги з інтегрованим контролером розпізнавання пристроїв. Чіп ідеально підходить для створення а...
Читати далі...
Где стоит IP6503S

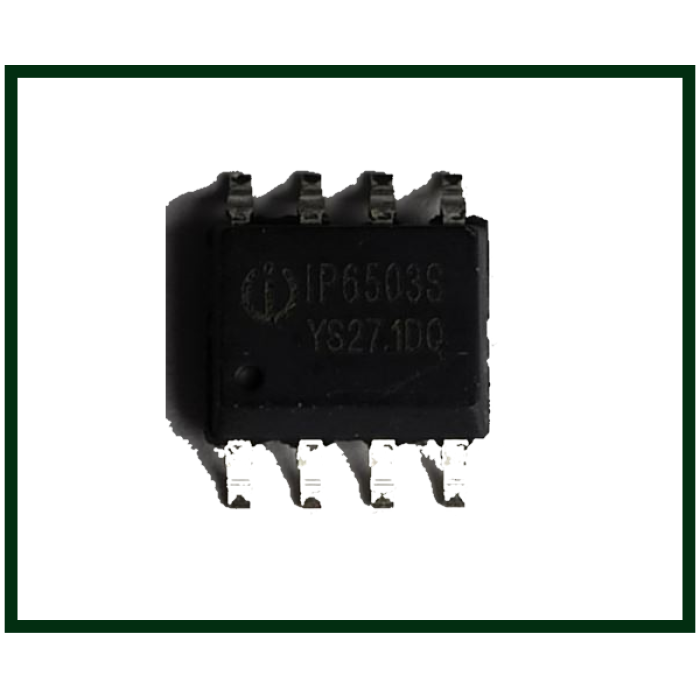

Мікросхема IP6503S (Step-down Converter 3.1A)
IP6503S — це сучасний синхронний понижувальний перетворювач напруги з інтегрованим контролером розпізнавання пристроїв. Чіп ідеально підходить для створення автомобільних зарядок, забезпечуючи високий вихідний струм до 3.1A та надійний захист підключеної техніки.
| Технічний параметр | Значення |
|---|---|
| Виробник | Injoinic Technology |
| Вхідна напруга | 8V - 32V |
| Вихідний струм | до 3.1A |
| Тип корпусу | SOP-8 |
| ККД (Ефективність) | до 94% |
Замітки майстра: Особливості сервісу
Симптоми несправності: Відсутність напруги на USB-виході; телефон заряджається дуже повільно (струм не піднімається вище 0.5A); нагрів мікросхеми одразу після підключення живлення.
- Діагностика: Перевірте стан електролітичних конденсаторів на вході. У дешевих АЗП вони часто втрачають ємність, що призводить до пробою IP6503S через високочастотні завади.
- Монтаж: Мікросхема виконана у стандартному корпусі SOP-8, що спрощує заміну. При пайці зверніть увагу на якість дроселя в обв'язці — при міжвитковому замиканні в ньому нова мікросхема вигорить миттєво.
- Важливо: Завжди перевіряйте лінії D+ та D- на роз'ємі USB. Пробій контрол
