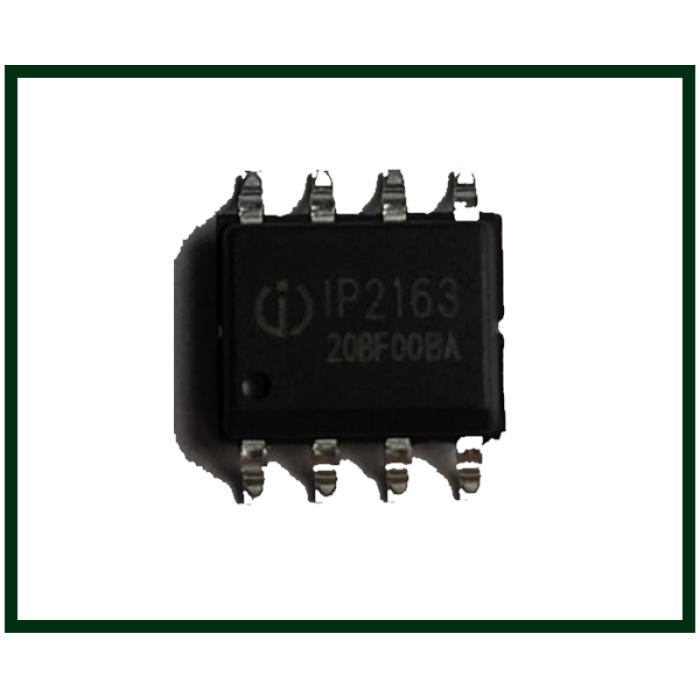

Микросхема IP2163 для повербанка
Модель: 7281
Артикул: 7281
20.50 грн.
Знайшли дешевше?
Короткий опис
Мікросхема IP2163 (Fast Charge Interface IC / QC 3.0)IP2163 — спеціалізований контролер протоколів швидкої зарядки для вихідних портів USB. Чіп забезпечує інтелектуальне розпізнавання підключеного пристрою та підтримку с...
Читати далі...
Мікросхема IP2163 (Fast Charge Interface IC / QC 3.0)
IP2163 — спеціалізований контролер протоколів швидкої зарядки для вихідних портів USB. Чіп забезпечує інтелектуальне розпізнавання підключеного пристрою та підтримку стандартів QC3.0/2.0, FCP та AFC, керуючи зворотним зв'язком основного перетворювача для вибору оптимальної напруги.
| Технічний параметр | Значення |
|---|---|
| Виробник | Injoinic Technology |
| Підтримка QC | Quick Charge 3.0 / 2.0 (Class A & B) |
| Протоколи | FCP, AFC, Apple 2.4A, BC1.2 |
| Тип корпусу | SOT23-6 |
| Живлення (VCC) | 3.0V - 5.5V |
Замітки майстра: Розклад по поличках
Типові болячки: Пробій по лініях даних D+ або D- через статику або неякісні кабелі. Якщо зарядка видає лише стабільні 5V і "не домовляється" зі смартфоном про 9V/12V — IP2163 перший кандидат під заміну.
- Діагностика: Перевірте падіння напруги на лініях D+ та D- відносно землі в режимі діодної прозвонки. Якщо значення сильно відрізняються або є КЗ — чіп мертвий. Також перевірте резистор у колі зворотного зв'язку (FB), через який IP2163 керує основним ШІМ.
- Нюанси пайки: Корпус SOT23-6 паяється звичайним паяльником або феном без проблем. Головне — не переплутати ключ (першу ніжку), бо мікросхема маленька, а маркування буває л
