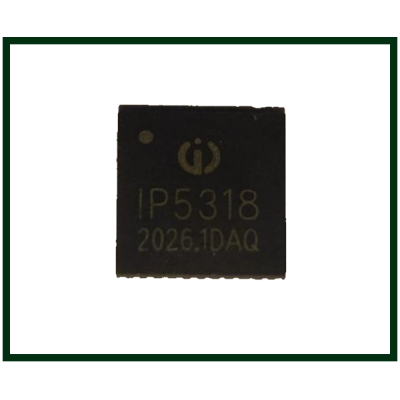

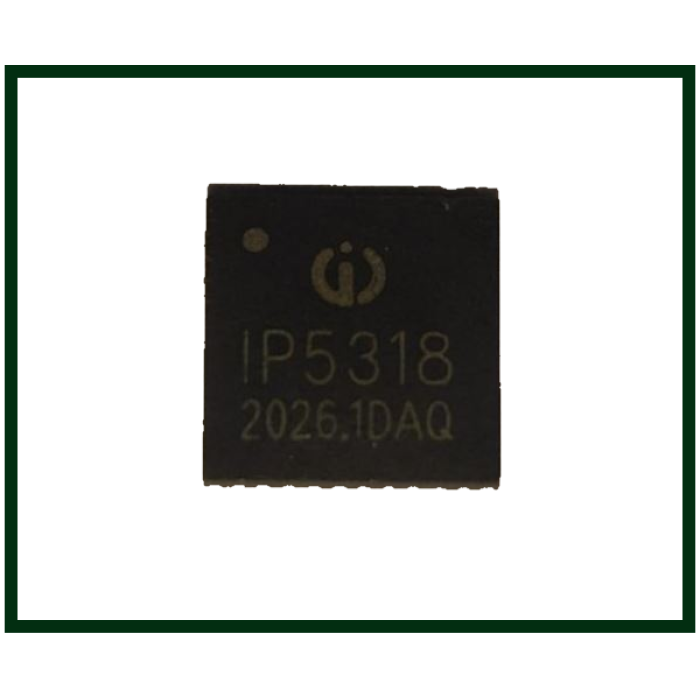

Микросхема IP5318 для повербанка
Модель: 27245
Артикул: 27245
123.00 грн.
Знайшли дешевше?
Короткий опис
Мікросхема IP5318 (QFN-40) — Контролер швидкої зарядки Power Bank 18W (QC3.0 / PD)IP5318 — високоефективний одночіповий SOC-контролер живлення від компанії Injoinic Technology, розроблений для побудови портативних зарядн...
Читати далі...
Мікросхема IP5318 (QFN-40) — Контролер швидкої зарядки Power Bank 18W (QC3.0 / PD)
IP5318 — високоефективний одночіповий SOC-контролер живлення від компанії Injoinic Technology, розроблений для побудови портативних зарядних пристроїв із підтримкою швидкої зарядки потужністю до 18W. Мікросхема повністю інтегрує в собі двонаправлений понижувально-підвищувальний конвертер, логіку розпізнавання протоколів Quick Charge 2.0/3.0 та USB Power Delivery (Type-C), а також драйвер керування класичною індикацією на 4 LED.
| Технічний параметр | Значення |
|---|---|
| Маркування / Модель | IP5318 / IP5318_QC |
| Тип корпусу | QFN-40 (з нижнім тепловідовідним майданчиком) |
| Максимальна потужність | 18W (динамічне перемикання 5V / 9V / 12V) |
| Вихідні режими живлення | 5V/3.1A, 9V/2A, 12V/1.5A |
| Сумісні протоколи зарядок | QC3.0/QC2.0, Type-C PD2.0/PD3.0, Apple 2.4A, BC1.2 |
| Тип індикації | 4 стандартні світлодіоди (LED) + LED швидкої зарядки |
Замітки майстра: Діагностика несправностей та особливості монтажу
Типові дефекти: Оскільки IP5318 працює з високими напругами (до 12V по виходу), внутрішні силові MOSFET-ключі зазнають серйозних комутаційних сплесків. Найчастіша причина звернення в сервіс — пробій чіпа по лініях живлення через використання неякісних автомобільних
