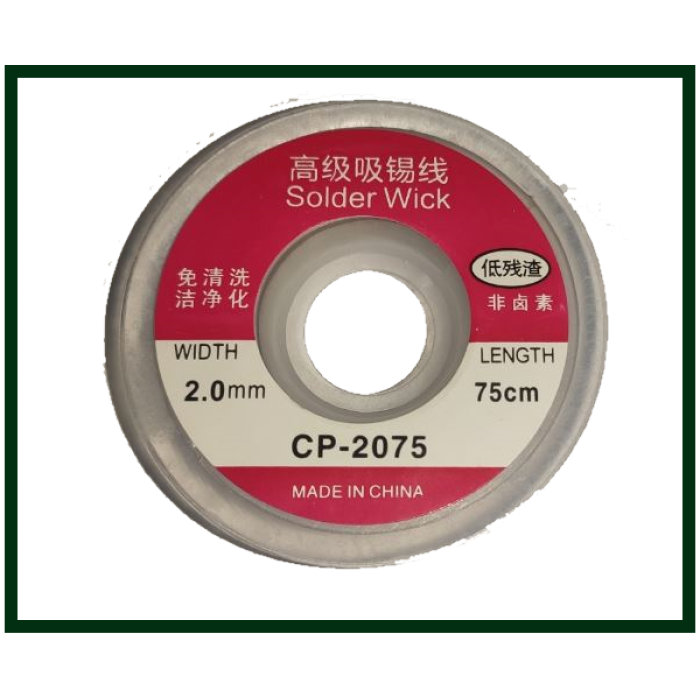

Оплетка CP-2015, CP-2075 (2mm * 750mm)

Где стоит IP5333Багатофункциональна мікросхема живлення TWS-кейсів Injoinic IP5333 (SMD)Injoinic IP5333 — це високоінтегрована система на чіпі (Power Management SoC), спеціально розроблена для керування живленням у зарядних кейсах бездротових TWS-навушників та компактних портативних гаджетів. Мікросхема поєднує в собі синхронний підвищуючий конвертер (Boost із ККД до 92%), контролер лінійного заряджання акумулятора, логіку автоматичного розпізнавання підключення навантаження та схему керування світлодіодною індикацією. Завдяки такій архітектурі, чіп дозволяє значно спростити схему пристрою та мінімізувати габарити друкованої плати.Технічний параметрЗначенняМаркування на корпусіIP5333ВиробникInjoinic TechnologyТип компонентаPower Management SoC / Контролер живлення TWS-кейсівТип корпусу / МонтажSOP-8 / ESOP-8 / QFN (для поверхневого SMD монтажу)Вихідні параметри (Boost)5V / до 0.5A (синхронне підвищення)Функціонал індикаціїВбудований драйвер LED-світлодіодів рівня зарядуЗамітки майстраМікросхема IP5333 масово застосовується у зарядних боксах бездротових навушників (Xiaomi, Realme, Baseus тощо). Вона працює під постійним навантаженням і найчастіше виходить з ладу через використання неякісних блоків живлення або через КЗ на контактах зарядки навушн..

Мікросхема IP5365 (Fast Charge Power Bank SOC 22.5W)IP5365 — інтегрований контролер для компактних Power Bank із підтримкою швидкої зарядки потужністю до 22.5W. Чіп відрізняється підтримкою широкого спектра протоколів (включаючи Huawei SCP та PD 3.0) та високим ККД. Ідеальне рішення для пристроїв на базі Li-ion/Li-pol акумуляторів 1S.Технічний параметрЗначенняВиробникInjoinic TechnologyМакс. потужність22.5W (PD/QC/SCP/FCP/AFC)Струм заряду АКБдо 5.0A (налаштовується)Тип корпусуQFN-32 (4x4 mm)Сумісність АКБ1S Li-ion (4.2V - 4.4V)Замітки майстра: Нюанси сервісуТипові болячки: Вихід з ладу через статику по лініях USB або перегрів при тривалій роботі на максимальному струмі (4.5A). Якщо банка не бачить швидку зарядку або не стартує "на віддачу" — чіп під заміну.Діагностика: Перевірте опір по лініях CC1/CC2 та D+/D-. Якщо там КЗ або занижений опір відносно землі — контролер "приплив". Також зверніть увагу на дросель, він тут працює у важких режимах.Особливості пайки: Корпус QFN-32 дуже дрібний. Використовуйте тільки якісний безодмивний флюс (F-2000 буде в самий раз). Центральне "пузо" має бути ідеально припаяне, бо весь нагрів йде саме через нього на плату...

1. Микросхемы,Микросхемы SOT,Микросхемы SOT23-5 Микросхема UN8HX, SOT23-5 6493..

Мікросхема IP5306 (ESOP-8 / SOP-8-PP) — Контролер живлення Power Bank 5V / 2.4AIP5306 — високоефективний, повністю інтегрований SOC-контролер від компанії Injoinic Technology, призначений для побудови портативних зарядних пристроїв (Power Bank) та систем автономного живлення. Мікросхема поєднує в собі синхронний підвищувальний конвертер (Boost) з вихідним струмом до 2.4А, модуль зарядки Li-ion акумуляторів струмом до 2.1А та вбудовану логіку керування індикацією на 4 світлодіоди.Технічний параметрЗначенняМаркування / МодельIP5306Тип корпусуESOP-8 / SOP-8-PP (з тепловідовідною пластиною знизу)Вихідна напруга / Струм5V / До 2.4А (макс.)Струм заряду акумулятораДо 2.1АЕфективність (ККД)До 92% (при вихідному струмі 2А)Тип індикації4 стандартні світлодіоди (LED)Замітки майстра: Діагностика несправностей та особливості монтажуЧому вилітає: На відміну від слабшої IP5305, модель IP5306 здатна видавати солідні 2.4А, через що кристал під навантаженням гріється набагато сильніше. Найчастіші причини виходу з ладу — тривала зарядка планшетів чи потужних смартфонів на максимальних струмах, коротке замикання у вихідному роз'ємі USB-A через механічне пошкодження або переполюсовка акумуляторів при неакуратній зб..

5. Инструменты,7. Трафареты для перекатки микросхем,Сокет, Socket Сокет LGA1156, Socket H с шариками 10125..
