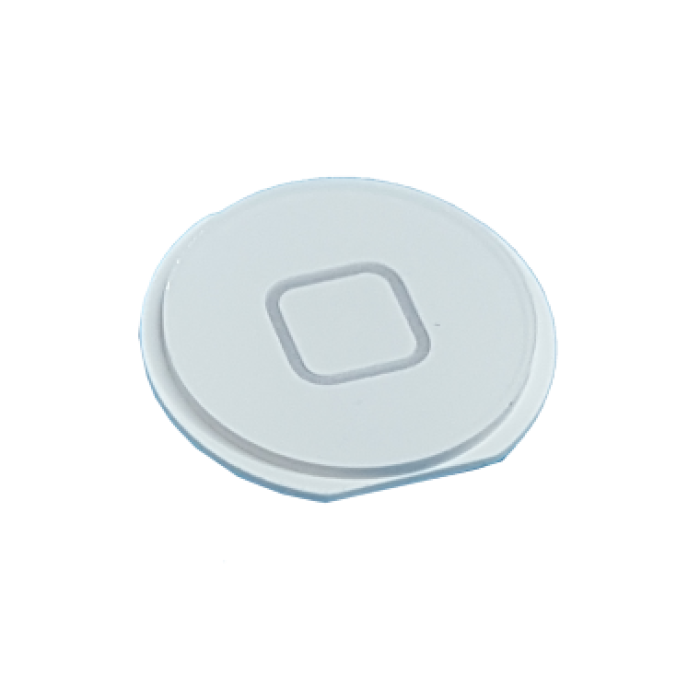

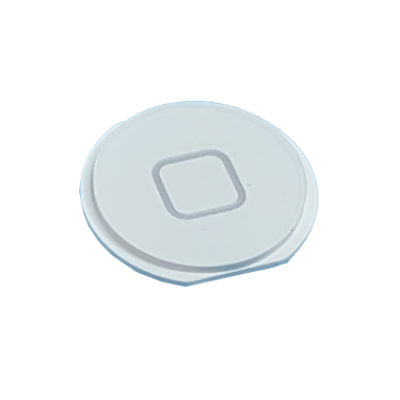

Кнопка Home для iPad mini White

Мікросхема IP5386 (High-Power Buck-Boost Power Bank SOC 45W)IP5386 — флагманський контролер для потужних Power Bank, що працюють зі збірками 2S-4S. Завдяки архітектурі Buck-Boost, чіп забезпечує повноцінну підтримку Power Delivery 45W, дозволяючи заряджати ноутбуки та планшети. Інтегрує в собі всі функції керування живленням, портами та цифровим дисплеєм.Технічний параметрЗначенняВиробникInjoinic TechnologyПотужність45W (PD 3.0 / PPS / QC 4+)Кількість банок (S)2S, 3S, 4S (налаштовується)Тип корпусуQFN-48 (6x6 mm)ККДдо 97%Замітки майстра: Розклад по поличкахТипові болячки: Пробій зовнішніх MOSFET-ключів через перегрів або статику по USB. Якщо Power Bank "труп" або видає лише 5V замість швидкої зарядки — дивимось спочатку ключі, а потім сам IP5386.Важливо по залізу: Конфігурація (кількість банок 2S/3S/4S) виставляється резисторами на пінах SEL. Якщо міняєте чіп — не чіпайте обв'язку, якщо не міняєте схему акумуляторів.Нюанси пайки: Корпус QFN-48. Обов'язково прогрівайте плату знизу! Через високу потужність плати тут товсті, з великою кількістю міді. Без нижнього підігріву якісно пропаяти центральне "пузо" (GND) практично нереально...

Мікросхема 215-0674034 (AMD Mobility Radeon HD 3450/3470) 215-0674034 — це графічний процесор (GPU) початкового рівня від AMD, призначений для використання в мобільних системах. Чип забезпечує базову продуктивність у 3D-додатках та апаратну підтримку відтворення відео високої чіткості, що робило його популярним вибором для мультимедійних ноутбуків. Основні характеристики Виробник: AMD Кодова назва ядра: RV620 Техпроцес: 55 нм Шина пам'яті: 64-bit (DDR2 / DDR3) Тип корпусу: BGA Замітки для майстра: Діагностика та сервіс Типові несправності: Артефакти на екрані (смуги, крапки); відсутність зображення при справній підсвітці; ноутбук вмикається, але не завантажується; драйвер відеокарти видає "помилку 43". Діагностика: "Діагностичний прогрів" кристала (нагрівання феном протягом 10-15 секунд при температурі 250°C) часто тимчасово повертає працездатність чипа. Це підтверджує необхідність його заміни, оскільки прогрів не є ремонтом. Причини поломки: Основна причина — тривалий перегрів через висохлу термопасту або забиту пилом систему охолодження, що призводить до деградації кристала. Особливості заміни: Чип 215-0674034 досить витривалий до пайки, але вимагає точного дотримання термопрофілю. При заміні рекомендується також перевірити стан мікросхем відеопам'яті в його обв'язці. Професійні BGA чіпи та комплектуючі для ремонту — chipik.com.ua | opt-chipik.com.ua ..

1. Микросхемы,Микросхемы SOP,Микросхемы SOP-16 Микросхема IP5506, SOP-16 29276..

Hi6523V100 HiSilicon 35020703 IC-Charger WLCSP,69P U1603 Huawei P10 Plus P10 Plus (VKY-AL00) Hi6523V100 HiSilicon 35020703 IC-Charger WLCSP,69P U1601 Huawei Nova 2 Plus Nova 2 Plus (BAC-TL00)Hi6523V100 HiSilicon 35020703 IC-Charger WLCSP,69P U1603 Huawei P10 P10 (VTR-L29)Hi6523V100 HiSilicon IC-Charger WLCSP,69P U1603 Huawei Honor 9 Honor 9 (STF-L09)Hi6523V100 HiSilicon IC-Charger WLCSP,69P U1603 Huawei Mate 9 Mate 9 (MHA-AL00)Hi6523V100 HiSilicon IC-Charger WLCSP,69P U1603 Huawei Nova 4 Nova 4 (VCE-L22)Hi6523V100 HiSilicon IC-Charger WLCSP,69P U1603 Huawei Honor Play Honor Play (COR-L29)..

Мікросхема XLSEMI XL1583E1 (SOP-8) — ШІМ Швидкісний DC-DC понижувальний конвертер (3A, 380kHz)XL1583E1 — оригінальна інтегральна мікросхема високочастотного понижувального регулятора напруги від провідного розробника XLSEMI. Вона призначена для стабільного перетворення вхідної напруги від 3.6V до 20V у знижену вихідну напругу, рівень якої задається зовнішнім резистивним дільником (в діапазоні від 1.22V до 16V). Завдяки високій частоті перемикання ШІМ-генератора в 380kHz, мікросхема демонструє чудові показники ККД (до 95%) та дозволяє використовувати ультракомпактні індуктивні дроселі та SMD-конденсатори. Безпека роботи забезпечується вбудованими вузлами захисту від перегріву, обмеження струму навантаження та функцією плавного пуску (Soft-Start).Технічний параметрЗначенняМаркування на корпусіXL1583E1ВиробникXLSEMI (Shanghai Xinlong Semiconductor)Тип корпусуSOP-8 / SOP-8-EP (із теплопровідним майданчиком Exposed Pad)Вхідна напруга (VIN)3.6V – 20V (ідеально для шин живлення 5V, 9V, 12V)Вихідний струм / ККДдо 3A / до 95% (висока енергоефективність)Частота перемикання ШІМ380 kHz (висока частота для зменшення габаритів обв'язки)Вбудовані системи захистуОбмеження струму (OCP), термозахист (OTP), Soft-Start, керування через вивід EN..
