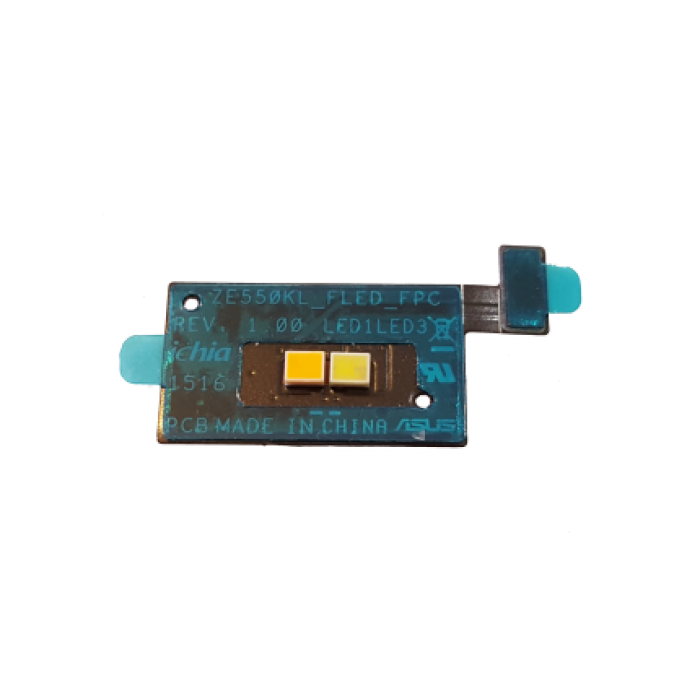

Шлейф вспышки Asus ZenFone 2

Мікросхема IP5386 (High-Power Buck-Boost Power Bank SOC 45W)IP5386 — флагманський контролер для потужних Power Bank, що працюють зі збірками 2S-4S. Завдяки архітектурі Buck-Boost, чіп забезпечує повноцінну підтримку Power Delivery 45W, дозволяючи заряджати ноутбуки та планшети. Інтегрує в собі всі функції керування живленням, портами та цифровим дисплеєм.Технічний параметрЗначенняВиробникInjoinic TechnologyПотужність45W (PD 3.0 / PPS / QC 4+)Кількість банок (S)2S, 3S, 4S (налаштовується)Тип корпусуQFN-48 (6x6 mm)ККДдо 97%Замітки майстра: Розклад по поличкахТипові болячки: Пробій зовнішніх MOSFET-ключів через перегрів або статику по USB. Якщо Power Bank "труп" або видає лише 5V замість швидкої зарядки — дивимось спочатку ключі, а потім сам IP5386.Важливо по залізу: Конфігурація (кількість банок 2S/3S/4S) виставляється резисторами на пінах SEL. Якщо міняєте чіп — не чіпайте обв'язку, якщо не міняєте схему акумуляторів.Нюанси пайки: Корпус QFN-48. Обов'язково прогрівайте плату знизу! Через високу потужність плати тут товсті, з великою кількістю міді. Без нижнього підігріву якісно пропаяти центральне "пузо" (GND) практично нереально...

Процесорний сокет LGA1200 (Socket H5) з кулями BGA LGA1200 (Socket H5) — це роз'єм для настільних процесорів Intel Core 10-го та 11-го поколінь. Даний компонент постачається з уже нанесеним масивом кульок припою (BGA) і призначений для заміни несправних або механічно пошкоджених сокетів на материнських платах з чипсетами серій 400 (Z490, B460, H410) та 500 (Z590, B560, H510). Технічні характеристики Параметр Значення Кількість контактів 1200 Тип монтажу на плату BGA (Ball Grid Array) Сумісність з CPU Intel Core i3/i5/i7/i9 (10-11 покоління) Підтримка шин PCIe 3.0 / 4.0, Dual-channel DDR4 Стан Новий, у заводській упаковці з кришкою Замітки для майстра: Рекомендації по заміні Діагностика: Заміна сокета необхідна при критичному замиканні контактів живлення, великій кількості загнутих або відламаних пінів, а також після теплового пошкодження плати в районі сокета. Підготовка: Оскільки LGA1200 має велику кількість контактів, дуже в..

AW87559FCR Awinic IC-Speaker Amplifier U2402 Xiaomi Redmi Note 10 5G Redmi Note 10 5GAW87559FCRJ Awinic IC-Speaker Amplifier U2402 Xiaomi Poco M3 Pro 5G Poco M3 Pro 5GМікросхема AW87559FCR (FCQFN-20L) — Інтелектуальний аудіопідсилювач Smart K (Class D / 4.75W)AW87559FCR — високоефективний аудіопідсилювач класу D 5-го покоління серії Smart K від компанії Awinic Technology. Призначений для використання в смартфонах, планшетах та портативній медіатехніці преміум-рівня. Чип поєднує в собі синхронний адаптивний Boost-перетворювач до 9V, аудіодекодер та інтелектуальну систему захисту динаміка Triple-Rate AGC, що забезпечує максимальну гучність (до 4.75W) за ультранизького рівня спотворень та шумів.Технічний параметрЗначенняМаркування / МодельAW87559 / AW87559FCRВиробникAwinic TechnologyТип корпусуFCQFN-20L (2x3 мм, 20 контактів)Максимальна потужність4.75W @ 8 Ом (THD=1%)Інтерфейс конфігураціїI2C (підтримка логіки 1.8V)Особливість архітектуриВбудований 9V Adaptive Boost + режим 2-в-1 (Speaker/Receiver)Замітки майстра: Діагностика несправностей та особливості монтажуТипові несправності: Будучи силовим елементом звукової системи, AW87559FCR працює в умовах значних пікових навантажень та нагрі..

Мікросхема IP5358 (QFN-48) — Флагманський контролер Power Bank 22.5W з підтримкою Lightning та LED-дисплеяIP5358 — багатофункціональний високоефективний SOC-контролер живлення преміум-класу від Injoinic Technology. Призначений для побудови багатопортових павербанків із вихідною потужністю до 22.5W. Мікросхема унікальна тим, що підтримує пряму роботу з роз'ємом Apple Lightning (вхід), двонаправленим Type-C та двома виходами USB-A, містить повний набір протоколів швидкої зарядки (PD3.0, QC4+, SCP, AFC) та вбудований драйвер цифрового LED-екрана.Технічний параметрЗначенняМаркування / МодельIP5358Тип корпусуQFN-48 (з нижнім тепловідовідним майданчиком)Максимальна потужність22.5W (Buck-Boost архітектура)Особливість інтерфейсівВбудована підтримка входу Apple Lightning (вхід зарядки)Тип індикаціїЦифровий LED-дисплей (188) / 4 світлодіоди (на вибір)Сумісні протоколи швидкої зарядкиPD3.0/2.0, PPS, QC4+/4/3.0/2.0, FCP, SCP, AFC, MTK PE, Apple 2.4AЗамітки майстра: Діагностика, типові проблеми та нюанси монтажуЧому горить: IP5358 — надзвичайно навантажений чіп, оскільки він керує відразу 4-5 портами та містить усі силові ключі всередині корпусу QFN-48. Найчастіша причина звернення в сервіс — пробій внутріш..

Мікросхема IP5330 (QFN-32) — Контролер живлення Power Bank 5V / 3.0A з підтримкою Apple 2.4AIP5330 — високоефективний одночіповий SOC-контролер живлення нового покоління від компанії Injoinic Technology. Призначений для створення сучасних портативних зарядних пристроїв (Power Bank) високої потужності без підтримки високовольтного Quick Charge. Чип об'єднує в собі синхронний підвищувальний конвертер із вихідним струмом до 3А, імпульсний модуль зарядки Li-ion акумуляторів струмом до 2.5А, інтелектуальну логіку розпізнавання навантаження (включаючи Apple 2.4A) та драйвер індикації на 4 LED.Технічний параметрЗначенняМаркування / МодельIP5330Тип корпусуQFN-32 (з нижнім тепловідовідним майданчиком)Вихідна напруга / Струм5V / До 3.0А (макс.)Струм заряду акумулятораДо 2.5А (імпульсний режим)Ефективність ККД (Boost)До 93% (при струмі 2.1А)Тип індикації4 стандартні світлодіоди (LED)Замітки майстра: Діагностика несправностей та особливості монтажуТипові дефекти: IP5330 прокачує через свій компактний корпус QFN-32 струм до 3.0А, через що працює в режимах підвищеного тепловиділення. Найчастіші причини виходу з ладу — тривала зарядка важких планшетів на максимальному струмі в закритому корпусі павербанка, пр..
