Разъем FPC 78 pin для Samsung A32, A325, A325F, A326, A326F. A82, A826, A826F, Board

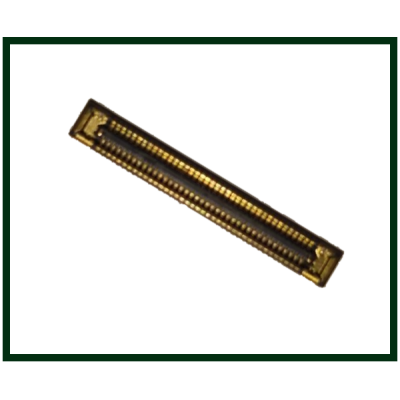

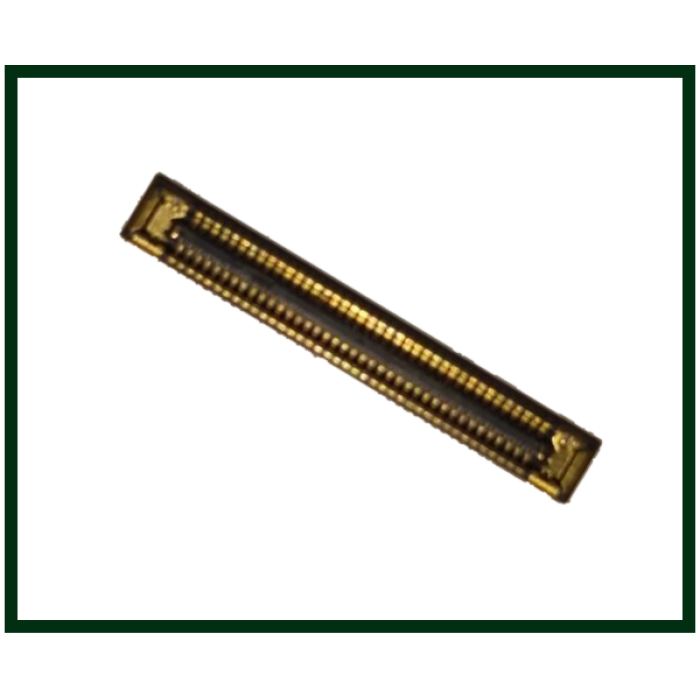

Конектор FPC 78 pin для Samsung Galaxy A32 / A32 5G / A82 5G (на плату / Board)
Конектор FPC 78 pin — високоякісний міжплатний інтерфейсний роз'єм, призначений для встановлення на системну (материнську) або субплату (нижню плату зарядки) смартфона. Конектор служить для надійного з'єднання міжплатного шлейфа (дисплейного / основного) з платою пристрою, забезпечуючи безперебійну передачу сигналів зображення, підсвічування, тачскріна та інших периферійних ліній живлення і даних.
Сумісність з моделями:
• Samsung Galaxy A32 4G: SM-A325F, SM-A325F/DS, SM-A325M, SM-A325N
• Samsung Galaxy A32 5G: SM-A326B, SM-A326B/DS, SM-A326BR, SM-A326U, SM-A326W
• Samsung Galaxy A82 5G / Galaxy Quantum2: SM-A826S
| Технічний параметр | Значення |
|---|---|
| Тип компонента | Роз'єм FPC на плату (FPC Connector Board) |
| Кількість контактів (pin) | 78 pin (дворядне розташування) |
| Призначення | Підключення міжплатного / дисплейного шлейфа смартфона |
| Тип монтажу | SMD (для поверхневого монтажу на плату) |
| Матеріал корпусу | Високотемпературний пластик (LCP) + позолочені контакти |
Замітки майстра
Роз'єми FPC на платах є делікатними елементами. Найчастіше вони пошкоджуються через неакуратне зняття або підключення шлейфів (використання металевих лопаток, пінцетів, перекоси при защібанні), а також у результаті електрохімічної корозії після потрапляння вологи всередину корпусу, що призводить до відгорання висо
