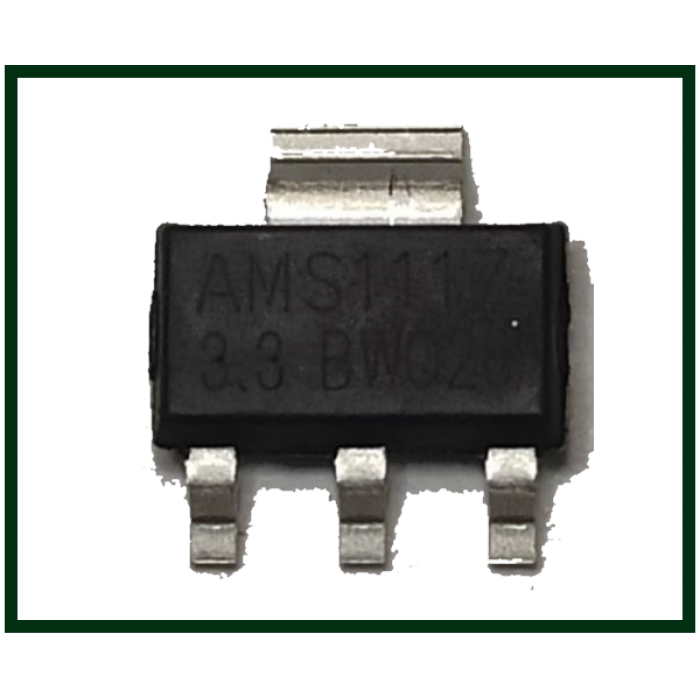

Микросхема AMS1117, 3.3v, SOT-223

Є в наявності 47

Модель: 18220

Артикул: 18220

8.20 грн.

Короткий опис

Стабілізатор AMS1117-3.3V (SOT-223) — Лінійний LDO регулятор напруги (1A)AMS1117-3.3 — надпопулярний низьковольтний лінійний стабілізатор напруги з малим падінням (LDO) у корпусі SOT-223 від Advanced Monolithic Systems. ... Читати далі...

Стабілізатор AMS1117-3.3V (SOT-223) — Лінійний LDO регулятор напруги (1A)

AMS1117-3.3 — надпопулярний низьковольтний лінійний стабілізатор напруги з малим падінням (LDO) у корпусі SOT-223 від Advanced Monolithic Systems. Призначений для забезпечення стабільного живлення 3.3V мікропроцесорів, логічних схем, модулів пам'яті та периферії. Масово застосовується в материнських платах ПК, телевізорах, мережевому обладнанні та DIY-модулях (Arduino, ESP32). Чип оснащений інтегрованим захистом від перегріву та обмеженням струму короткого замикання.

Технічний параметр	Значення
Маркування на корпусі	AMS1117-3.3
Вихідна напруга (Vout)	3.3V (фіксована)
Максимальний вихідний струм	1.0A (номінальний)
Максимальна вхідна напруга (Vin)	15V (рекомендована робоча до 12V)
Напруга падіння (Dropout Voltage)	Типово 1.1V - 1.3V (залежно від струму навантаження)
Тип корпусу / Розпіновка	SOT-223 (1-GND, 2-VOUT, 3-VIN, Tab-VOUT)

Замітки майстра: Діагностика, типові дефекти та особливості пайки

Розпіновка (Pinout): Якщо дивитися на чіп маркуванням до себе (ніжками вниз, широким термопадом догори), зліва направо: 1 — Земля (GND), 2 — Вихід (VOUT), 3 — Вхід (VIN). Верхній широкий майданчик (Tab) дублює вивід 2 (VOUT) і служи
