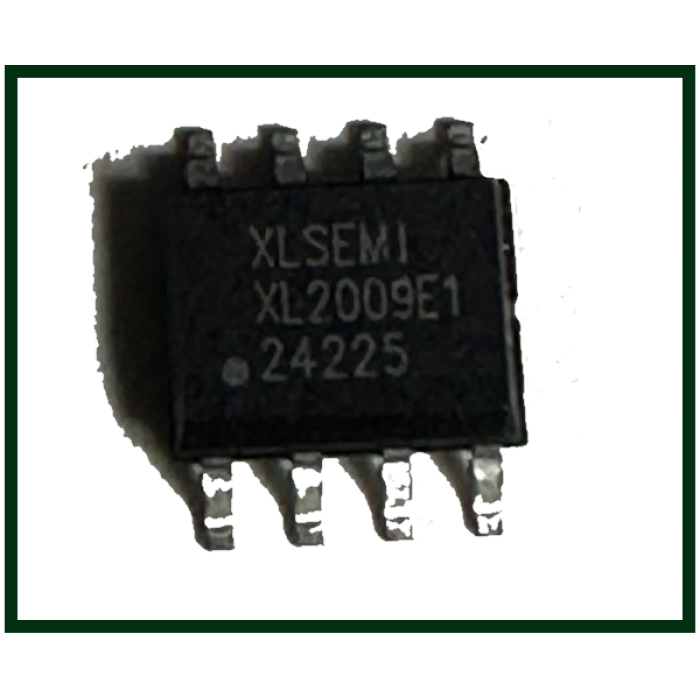

Микросхема XL2009E1, SOP-8
Модель: 29650
Артикул: 29650
0.00 грн.
Знайшли дешевше?
Короткий опис
Мікросхема XLSEMI XL2009E1 (SOP-8) — Імпульсний DC-DC понижувальний конвертер (3A, 180kHz)XL2009E1 — оригінальна інтегральна мікросхема ШІМ-регулятора живлення від провідного виробника XLSEMI. Вона призначена для ефектив...
Читати далі...
Мікросхема XLSEMI XL2009E1 (SOP-8) — Імпульсний DC-DC понижувальний конвертер (3A, 180kHz)
XL2009E1 — оригінальна інтегральна мікросхема ШІМ-регулятора живлення від провідного виробника XLSEMI. Вона призначена для ефективного перетворення широкого діапазону вхідної напруги від 8V до 36V у стабільну знижену напругу (рівень якої налаштовується зовнішнім резистивним дільником, зазвичай 5V для USB-пристроїв). Головна особливість чіпа — здатність витримувати робочий струм навантаження до 3A з високим коефіцієнтом корисної дії (до 90%). Вбудована фіксована частота генератора 180kHz дозволяє використовувати мініатюрні зовнішні компоненти фільтра (дроселі та конденсатори). Мікросхема оснащена повним комплексом захисту: від короткого замикання на виході, обмеження струму та критичного перегріву.
| Технічний параметр | Значення |
|---|---|
| Маркування на корпусі | XL2009E1 |
| Виробник | XLSEMI (Shanghai Xinlong Semiconductor) |
| Тип корпусу | SOP-8 (SMD для поверхневого монтажу) |
| Вхідна напруга (VIN) | 8V – 36V (підходить для бортових мереж 12V та 24V) |
| Вихідний струм / ККД | до 3A / до 90% |
| Частота ШІМ-генератора | 180 kHz (фіксована) |
| Вбудовані системи захисту | Термозахист (OTP), обмеження струму (OCP), захист від КЗ на виході (SCP) |
