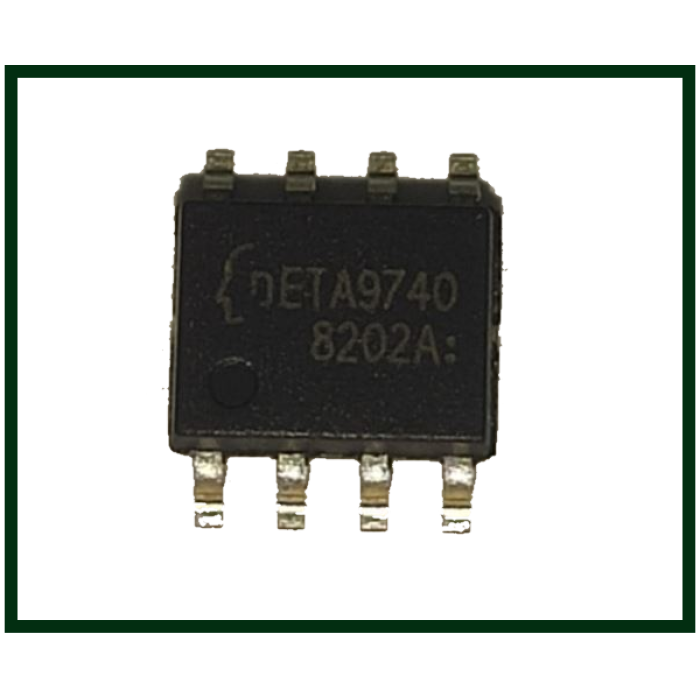

Микросхема ETA9740, SOP-8
Мікросхема ETA Solutions ETA9740 (Корпус SOP-8) — Контролер Power Bank (Заряд + Boost 5V)
ETA9740 (SOP-8) — це універсальне інтегроване рішення типу «все в одному» від компанії ETA Solutions, розроблене для побудови портативних зарядних пристроїв (Power Bank) та систем автономного живлення. Мікросхема об'єднує в собі потужний зарядний пристрій для Li-ion акумуляторів із керуванням струмом та синхронний підвищувальний DC-DC конвертер, здатний стабільно видавати напругу 5V для живлення зовнішніх споживачів. Завдяки високій частоті перетворення та схемі спільного використання однієї індуктивності, чіп потребує мінімальної кількості зовнішніх компонентів обв'язки.
| Технічний параметр | Значення |
|---|---|
| Маркування на корпусі | ETA9740 |
| Виробник | ETA Solutions |
| Тип компонента | Bi-Directional Power Bank IC (Зарядний пристрій + Потужний Boost 5V) |
| Тип корпусу / Монтаж | SOP-8 (із тепловивідним майданчиком Exposed Pad) / SMD поверхневий монтаж |
| Максимальний струм виходу | До 2.4А на вихід USB / До 2.1А на заряд акумулятора |
Замітки майстра
Мікросхема ETA9740 є дуже популярною в портативній акустиці, кейсах TWS-навушників та бюджетних повербанках. Найчастіше згоряє через КЗ у підключеному навантаженні, переплюсовку акумулятора або статичні пробої по лініях USB роз'єму.
- Типові симптоми несправності:
