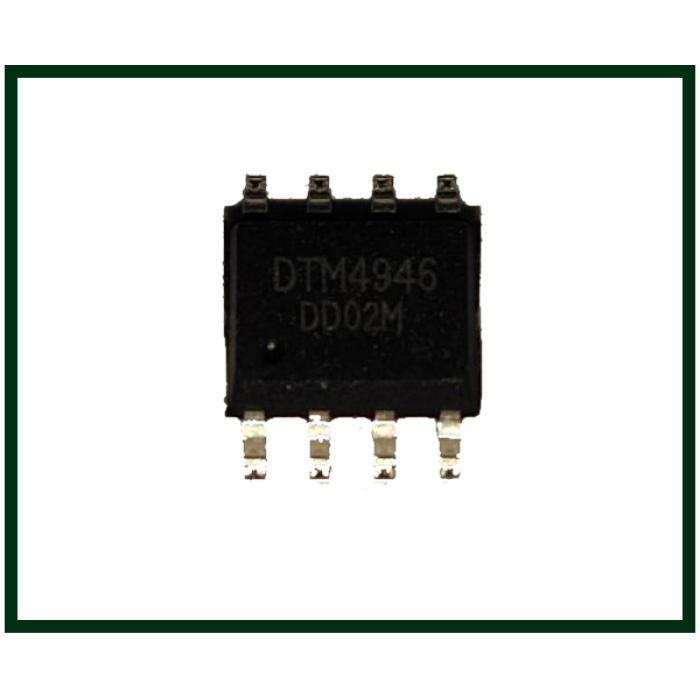

Микросхема DTM4946, 4946. SOP-8
Модель: 29317
Артикул: 29317
41.00 грн.
Знайшли дешевше?
Короткий опис
Збірка з двох N-канальних транзисторів DTM4946 (4946) SOP-8 60V / 4.5ADTM4946 (маркування DTM4946 / 4946) — це високоефективна подвійна транзисторна збірка (Dual N-Channel MOSFET) у корпусі SOP-8 від Din-Tek Semiconducto...
Читати далі...
Збірка з двох N-канальних транзисторів DTM4946 (4946) SOP-8 60V / 4.5A
DTM4946 (маркування DTM4946 / 4946) — це високоефективна подвійна транзисторна збірка (Dual N-Channel MOSFET) у корпусі SOP-8 від Din-Tek Semiconductor. Компонент містить два незалежні N-канальні силові транзистори з граничною напругою сток-витік 60V, вихідним струмом до 4.5A та низьким опором відкритого каналу RDS(on) = 41mOhm.
| Технічний параметр | Значення |
|---|---|
| Маркування на корпусі | DTM4946 / 4946 |
| Виробник компонента | Din-Tek Semiconductor |
| Тип компонента | Подвійний N-канальний MOSFET (Dual N-Channel) |
| Напруга сток-витік (VDS) | 60V |
| Напруга затвор-витік (VGS) | ±20V |
| Струм стоку (ID) | 4.5A |
| Імпульсний струм (IDM) | До 20A |
| Опір відкритого каналу (RDS(on)) | ≤ 41 mOhm (при VGS = 10V) |
| Порогова напруга затвора (VGS(th)) | 1.0V - 3.0V |
| Розсіювана потужність (PD) | 2.0W |
| Тип корпусу / Монтаж |
