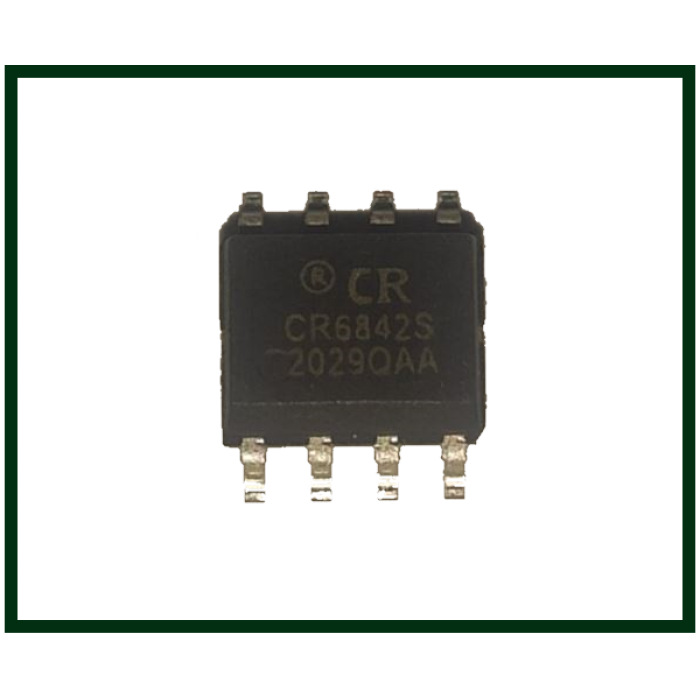

Микросхема CR6842S, 6842S, SOP-8
Модель: 20372
Артикул: 20372
36.90 грн.
Знайшли дешевше?
Короткий опис
ШІМ-контролер імпульсного джерела живлення CR6842S / 6842S (SOP-8)CR6842S (маркування CR6842S / 6842S) — це високоінтегрований ШІМ-контролер імпульсного джерела живлення у корпусі SOP-8 від ChipRail. Призначений для керу...
Читати далі...
ШІМ-контролер імпульсного джерела живлення CR6842S / 6842S (SOP-8)
CR6842S (маркування CR6842S / 6842S) — це високоінтегрований ШІМ-контролер імпульсного джерела живлення у корпусі SOP-8 від ChipRail. Призначений для керування зовнішнім силовим MOSFET-транзистором у зворотньоходових (Flyback) блоках живлення, мережевих адаптерах та моніторах потужністю до 90W.
| Технічний параметр | Значення |
|---|---|
| Маркування на корпусі | CR6842S / 6842S |
| Виробник компонента | ChipRail Microelectronics |
| Тип компонента | Current-Mode PWM Controller (для зовнішнього MOSFET) |
| Напруга живлення (VCC) | 12V - 28V (макс. 30V) |
| Порогова напруга запуску (UVLO) | 16.5V (увімкнення) / 10V (вимкнення) |
| Робоча частота перемикання | 65 kHz (задається резистором RI) |
| Струм драйвера затвора (GATE) | ±400 mA |
| Струм запуску (Startup) | ≤ 30 uA |
| Тип корпусу / Монтаж | SOP-8 / SOIC-8 (SMD поверхневий монтаж) |
Замітки майстра
Мікросхема C
