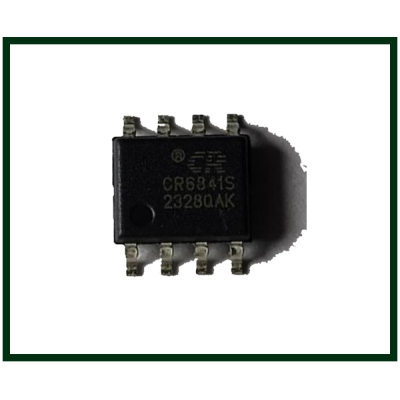

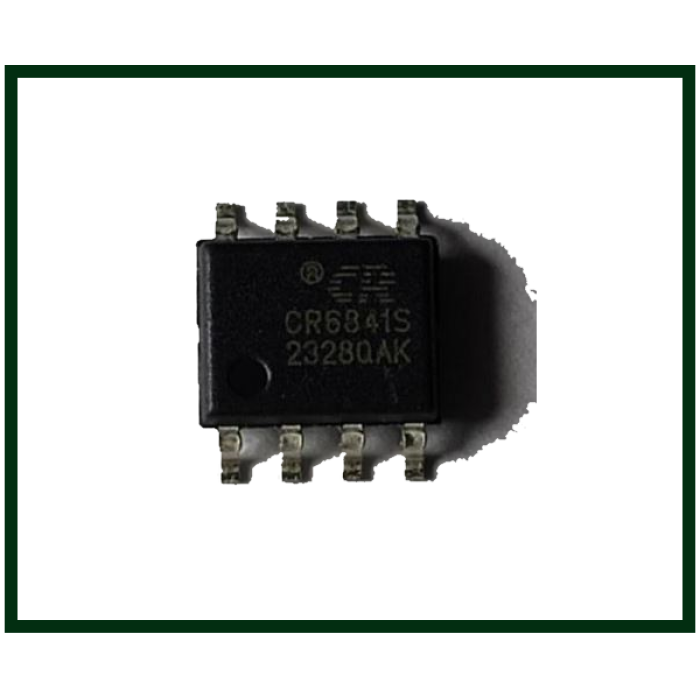

Микросхема CR6841S, SOP-8
Модель: 11897
Артикул: 11897
30.75 грн.
Знайшли дешевше?
Короткий опис
Мікросхема CR6841S (Current Mode PWM Controller) CR6841S — це високоефективний ШІМ-контролер для імпульсних джерел живлення, що поєднує в собі низьке енергоспоживання та високу надійність. Мікросхема ідеал...
Читати далі...
Мікросхема CR6841S (Current Mode PWM Controller)
CR6841S — це високоефективний ШІМ-контролер для імпульсних джерел живлення, що поєднує в собі низьке енергоспоживання та високу надійність. Мікросхема ідеально підходить для побудови адаптерів живлення потужністю до 40-60 Вт, забезпечуючи стабільну вихідну напругу та захист силових компонентів.
Технічні характеристики
| Параметр | Значення |
|---|---|
| Напруга живлення (VCC) | 12V – 25V |
| Частота перемикання | Програмована (зазвичай 65 kHz) |
| Струм запуску (Startup) | < 30 uA |
| Тип корпусу | SOP-8 (S) |
| Робочий струм | 3 mA |
Замітки для майстра: Діагностика та заміна
- Симптоми несправності: Блок живлення не стартує; вихідна напруга нестабільна ("плаває"); чутно клацання (спроби запуску при короткому замиканні у вторинному ланцюзі).
- Перевірка запуску: Якщо на 7-му виводі (VCC) напруга пульсує в діапазоні 11-15 В, але запуску немає, перевірте електролітичний конденсатор живлення ШІМ та ланцюг зворотного зв'язку (о
