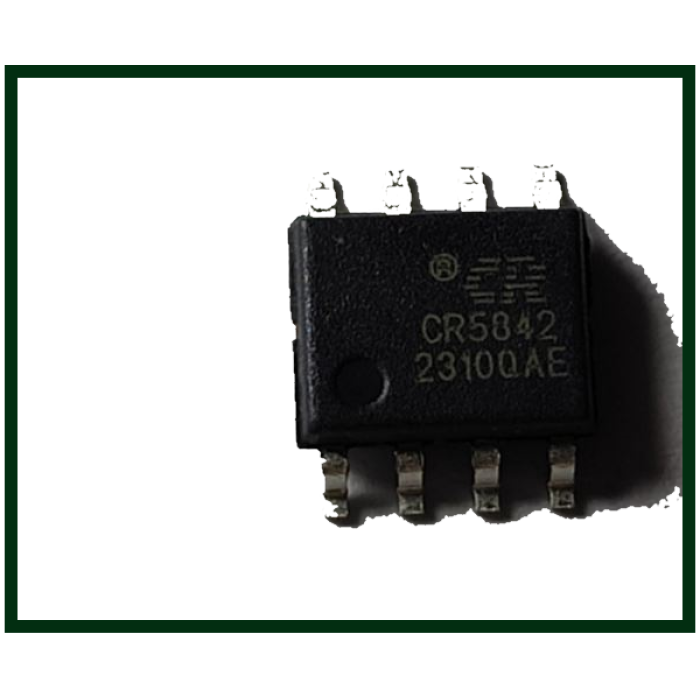

Микросхема CR5842, SOP-8
Мікросхема CR5842 (SOP-8) — Енергоощадний ШІМ-контролер імпульсних блоків живлення (Chip-Rail)
CR5842 — оригінальна інтегральна мікросхема високовольтного ШІМ-контролера "зеленого режиму" (Green-Mode PWM), оптимізована для створення малогабаритних та високоефективних блоків живлення (до 65W) з низьким енергоспоживанням у режимі очікування. Чіп підтримує технологію частотного джиттеру (зниження ЕМВ/EMI перешкод) та вбудований високовольтний запуск (700V), що дозволяє відмовитися від потужних стартових резисторів. Забезпечує повний комплекс захисту автоматичного перезапуску: від короткого замикання (OLP), перенапруги (VCC OVP) та перевантаження.
| Технічний параметр | Значення |
|---|---|
| Маркування на корпусі | CR5842 / CR5842B / CR5842S |
| Виробник | Chip-Rail |
| Тип корпусу | SOP-8 (для поверхневого монтажу) |
| Максимальна напруга пуску | До 700V (внутрішній високовольтний старт) |
| Робоча частота ШІМ | Фіксована, 65 кГц (з функцією частотного джиттеру) |
| Режим керування логікою | Струмовий ШІМ (Current Mode) / PFM при малих навантаженнях |
Замітки майстра
CR5842 управляє зовнішнім високовольтним MOSFET-транзистором у "гарячій" частині плати. Будучи безпосередньо пов'язаною з високою напругою мережі 220V (310V DC), мікросхема та її обв'язка часто вигорають через мережеві стрибки, грозові розряди або перева
