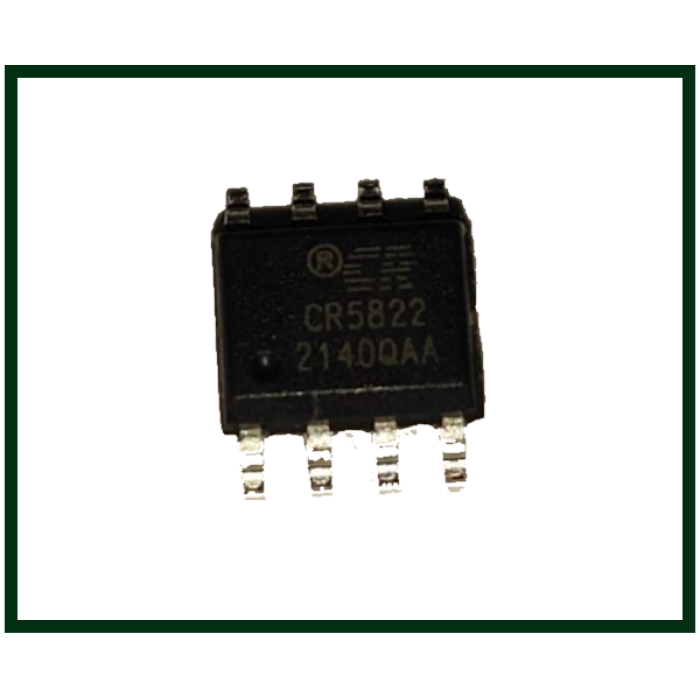

Микросхема CR5822, SOP-8
Модель: 21174
Артикул: 21174
69.70 грн.
Знайшли дешевше?
Короткий опис
Аналог OB2268, OB2269, SG6848ШІМ-контролер імпульсного джерела живлення CR5822 (SOP-8)CR5822 (маркування CR5822) — це високоінтегрований ШІМ-контролер імпульсного джерела живлення у корпусі SOP-8 від ChipRail. Призначени...
Читати далі...
Аналог OB2268, OB2269, SG6848
ШІМ-контролер імпульсного джерела живлення CR5822 (SOP-8)
CR5822 (маркування CR5822) — це високоінтегрований ШІМ-контролер імпульсного джерела живлення у корпусі SOP-8 від ChipRail. Призначений для керування зовнішнім силовим MOSFET-транзистором у зворотньоходових (Flyback) блоках живлення LED-телевізорів, моніторів та мережевих адаптерах.
| Технічний параметр | Значення |
|---|---|
| Маркування на корпусі | CR5822 |
| Виробник компонента | ChipRail Microelectronics |
| Тип компонента | Current-Mode PWM Controller (для зовнішнього MOSFET) |
| Напруга живлення (VCC) | 12V - 25V (макс. 28V) |
| Порогова напруга запуску (UVLO) | 16.5V (увімкнення) / 10V (вимкнення) |
| Функціональні виводи | SS (Soft-Start), DEM (Demagnetization), PFCVCC |
| Струм драйвера затвора (GATE) | ±400 mA |
| Струм запуску (Startup) | ≤ 30 uA |
| Тип корпусу / Монтаж | SOP-8 / SOIC-8 (SMD поверхневий монтаж) |
