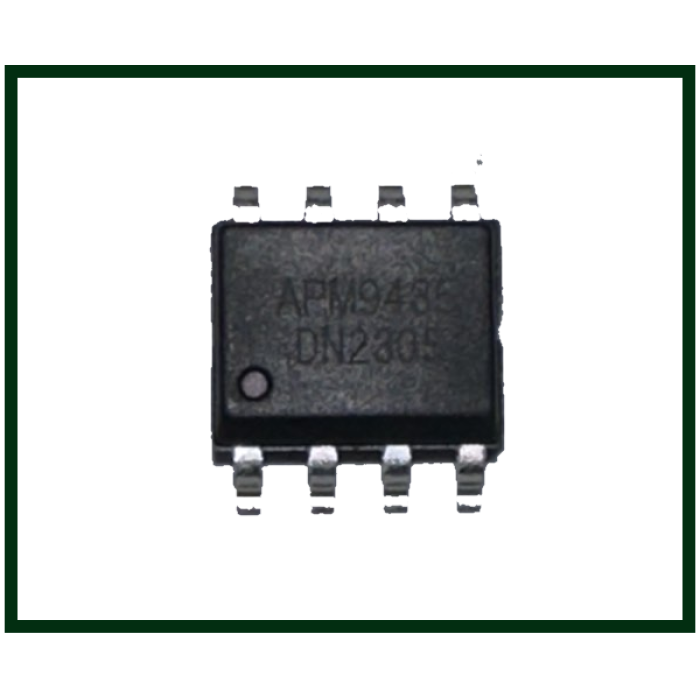

Микросхема APM9435, FDS9435A, AO4407A, AO4407, IRF7416, SI4435B, Si4435, TPCA8102, SOP-8
Мікросхема APM9435 — P-канальний силовий MOSFET-транзистор (SOP-8)
APM9435 — оригінальний кремнієвий P-канальний польовий транзистор з ізольованим затвором (MOSFET), виконаний у корпусі SOP-8. Завдяки низькому опору відкритого каналу (R_DS(on)) та здатності комутувати струми до 4.5А-5А, цей транзистор масово використовується в схемах управління живленням електроніки: як вхідний захисний ключ у ноутбуках, комутатор живлення шин у моніторах, телевізорах, материнських платах ПК та різноманітних модулях керування.
| Технічний параметр | Значення |
|---|---|
| Маркування на корпусі | APM9435 / 9435 |
| Тип транзистора | P-канальний польовий (P-Channel MOSFET) |
| Тип корпусу | SOP-8 (для поверхневого монтажу) |
| Максимальна напруга стік-витік | -30V |
| Максимальний струм стоку | -4.6A (постійний) / до -20A (в імпульсі) |
| Опір відкритого каналу (RDS(on)) | ~45-55 мОм (при напрузі на затворі -10V) |
Замітки майстра
APM9435 є "робочою конячкою" у вхідних каскадах живлення. Оскільки через нього проходить весь основний струм пристрою, він працює під постійним тепловим навантаженням. Найпоширеніша причина виходу з ладу — банальний пробій через підключення неоригінального чи несправного блоку живлення (перенапруга), або через коротке замикання в первинній силовій лінії плати (VIN / B+), коли транзистор намагається пропусти
