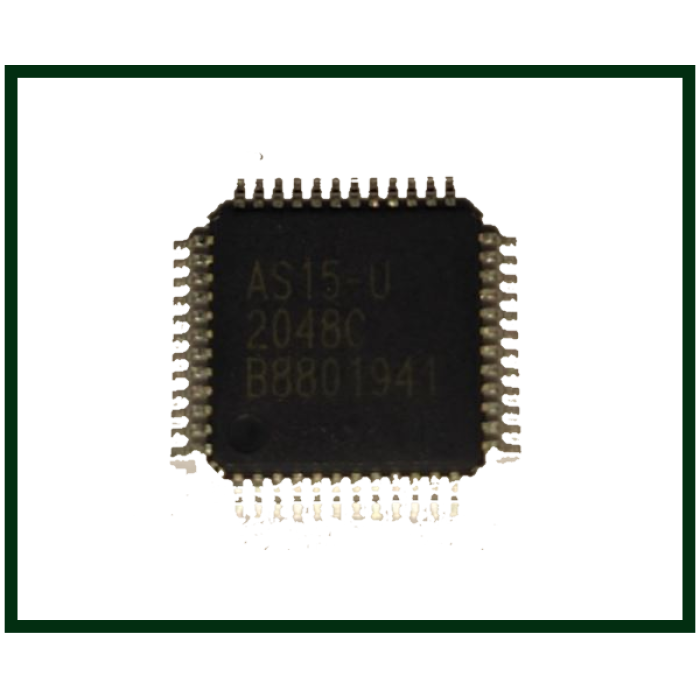

Микросхема AS15-U, QFP-48
Модель: 29126
Артикул: 29126
77.90 грн.
Знайшли дешевше?
Короткий опис
37PFL8404HМікросхема AS15-U (TQFP-48) — 14-канальний гамма-коректор плат T-CON телевізорівAS15-U — оригінальний прецизійний 14-канальний буферний підсилювач гамма-корекції для LCD-матриць. Є повним аналогом та взаємозамі...
Читати далі...
37PFL8404H
Мікросхема AS15-U (TQFP-48) — 14-канальний гамма-коректор плат T-CON телевізорів
AS15-U — оригінальний прецизійний 14-канальний буферний підсилювач гамма-корекції для LCD-матриць. Є повним аналогом та взаємозамінною модифікацією для чіпів серії AS15-F, AS15-HF та AS15-G. Масово застосовується в модулях таймінг-контролерів (T-CON) виробництва AU Optronics (AUO) у телевізорах Samsung, LG, Philips та Sony. Мікросхема забезпечує генерацію та прецизійну стабілізацію 14 опорних рівнів напруг для драйверов панелі, відповідаючи за коректність колірної гами, відтінків сірого та загальний рівень контрастності зображення.
| Технічний параметр | Значення |
|---|---|
| Маркування на корпусі | AS15-U (взаємозамінні ревізії: AS15-F, AS15-HF, AS15-G, TS15-HF) |
| Тип корпусу | TQFP-48 з теплопровідним підкладом (Exposed Pad) |
| Кількість каналів | 14 каналів гамма-ступенів + 1 channel Vcom |
| Функціональна роль | Gamma Voltage Buffer / Операційний підсилювач T-CON |
| Напруга живлення (Vdd) | 6.5V – 18V (основна шина живлення аналогової частини T-CON) |
| Сумісність із панелями | AU Optronics (AUO), Samsung Display |
Замітки майстра: Симптоми несправності, методика прозвонки та правила монтажу
Причина виходу з ладу: Мікросхема AS15-U працює під постійною напругою (
