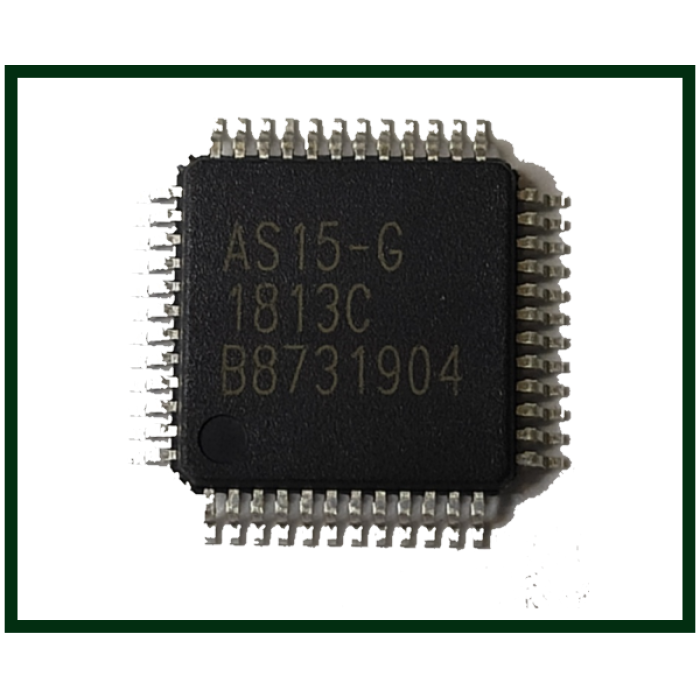

Микросхема AS15-G, QFP-48

Немає в наявності 0

Модель: 28377

Артикул: 28377

77.90 грн.

Короткий опис

Мікросхема AS15-G (TQFP-48) — 14-канальний гамма-коректор плат T-CON телевізорівAS15-G — оригінальний прецизійний 14-канальний буферний підсилювач гамма-корекції для LCD-матриць. Є повним аналогом мікросхем AS15-F та AS1... Читати далі...

Мікросхема AS15-G (TQFP-48) — 14-канальний гамма-коректор плат T-CON телевізорів

AS15-G — оригінальний прецизійний 14-канальний буферний підсилювач гамма-корекції для LCD-матриць. Є повним аналогом мікросхем AS15-F та AS15-HF. Масово застосовується в модулях таймінг-контролерів (T-CON) виробництва AU Optronics (AUO) у телевізорах Samsung, LG, Philips та Sony. Мікросхема забезпечує генерацію та прецизійну стабілізацію 14 опорних рівнів напруг для драйверов панелі, відповідаючи за коректність колірної гами, відтінків сірого та загальний рівень контрастності зображення.

Технічний параметр	Значення
Маркування на корпусі	AS15-G (повні аналоги: AS15-F, AS15-HF, AS15-U, TS15-HF)
Тип корпусу	TQFP-48 з теплопровідним підкладом (Exposed Pad)
Кількість каналів	14 каналів гамма-ступенів + 1 канал Vcom
Функціональна роль	Gamma Voltage Buffer / Операційний підсилювач T-CON
Напруга живлення (Vdd)	6.5V – 18V (основна шина живлення аналогової частини T-CON)
Сумісність із панелями	AU Optronics (AUO), Samsung Display

Замітки майстра: Симптоми несправності, методика прозвонки та правила монтажу

Причина виходу з ладу: Мікросхема AS15-G працює під постійною напругою (близько 15V) у лінійному режимі, через що виділяє значну кількість
