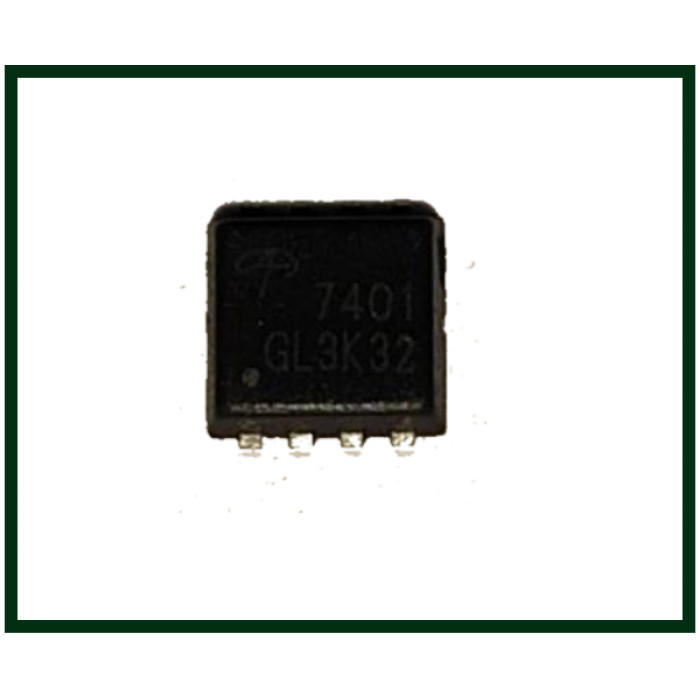

Микросхема AON7401, QFN-8
Модель: 29239
Артикул: 29239
22.55 грн.
Знайшли дешевше?
Короткий опис
Транзистор AON7401 (P-Channel MOSFET) AON7401 — це потужний P-канальний польовий транзистор у компактному корпусі DFN3x3. Він розроблений для застосувань, що потребують високої щільності монтажу та мінімал...
Читати далі...
Транзистор AON7401 (P-Channel MOSFET)
AON7401 — це потужний P-канальний польовий транзистор у компактному корпусі DFN3x3. Він розроблений для застосувань, що потребують високої щільності монтажу та мінімальних втрат потужності. Найчастіше використовується в системах керування живленням ноутбуків, планшетів та портативних зарядних пристроїв.
Технічні характеристики (Absolute Maximum Ratings)
| Параметр | Значення |
|---|---|
| Напруга стік-витік (Vds) | -30 V |
| Струм стоку (Id) при 25°C | -30 A |
| Опір Rdson (при Vgs = -10V) | < 15.5 mΩ |
| Напруга затвор-стік (Vgs) | ±20 V |
| Тип корпусу | DFN 3x3A (EPAD) |
Замітки для майстра: Діагностика та заміна
- Симптоми несправності: Ноутбук не вмикається від зарядного пристрою або не переходить на живлення від АКБ. Часто пробій AON7401 стає причиною короткого замикання (КЗ) по вхідній лінії живлення (B+).
- Перевірка: Використовуйте мультиметр у режимі перевірки діодів. Перевірте опір між виводами Drain (стік) та Source (витік)
