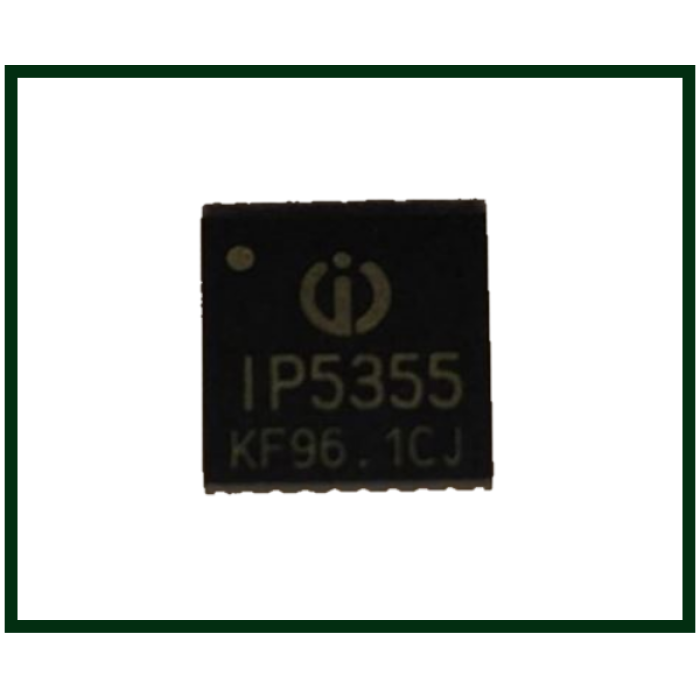

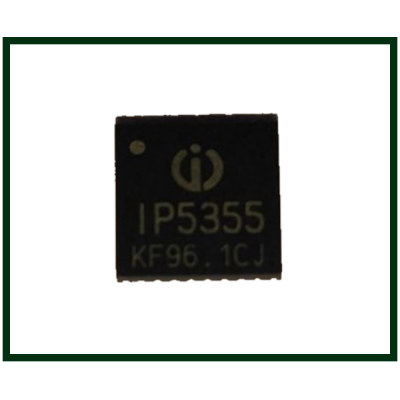

Микросхема IP5355 для повербанка
Модель: 29375
Артикул: 29375
287.00 грн.
Знайшли дешевше?
Короткий опис
Мікросхема IP5355 (QFN-48) — Контролер швидкої зарядки Power Bank 22.5W з LED-драйверомIP5355 — високоефективний одночіповий SOC-контролер живлення нового покоління від компанії Injoinic Technology. Призначений для створ...
Читати далі...
Мікросхема IP5355 (QFN-48) — Контролер швидкої зарядки Power Bank 22.5W з LED-драйвером
IP5355 — високоефективний одночіповий SOC-контролер живлення нового покоління від компанії Injoinic Technology. Призначений для створення сучасних багатопортових Power Bank із вихідною потужністю до 22.5W. Мікросхема об'єднує в собі синхронний понижувально-підвищувальний перетворювач, інтегровані силові ключі, повний стек протоколів швидкої зарядки (PD3.0, QC4+, SCP, AFC) та вбудований драйвер для прямого керування цифровим сегментним LED-дисплеєм.
| Технічний параметр | Значення |
|---|---|
| Маркування / Модель | IP5355 |
| Тип корпусу | QFN-48 (із заземленим термопадом) |
| Максимальна потужність | 22.5W (вихідна) / до 20W (вхідна) |
| Вихідний струм | До 5А (при роботі протоколу низьковольтної швидкої зарядки) |
| Тип індикації | Вбудований драйвер цифрового LED-дисплея (188) + кулонометр |
| Сумісні протоколи | PD3.0/2.0, PPS, QC4+/4/3.0/2.0, FCP, SCP, AFC, MTK PE, Apple 2.4A |
Замітки майстра: Діагностика несправностей та особливості монтажу
Типові дефекти: IP5355 несе на собі велике теплове та струмове навантаження, оскільки всі силові MOSFET-ключі інтегровані всередину кристала QFN-48. Найпоширеніша причина виходу з ладу — пробій по лініях Type-C або USB-A через стати
