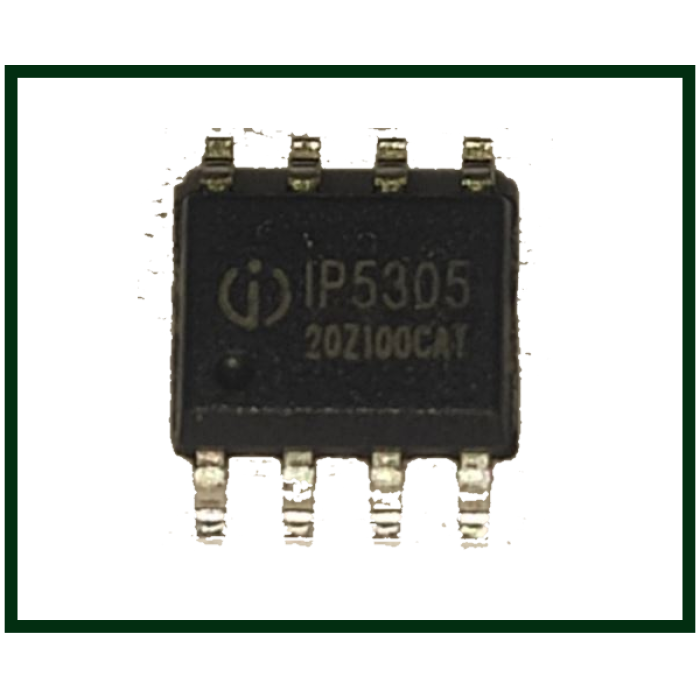

Микросхема IP5305 для повербанка, SOP-8
Мікросхема IP5305 (ESOP-8) — Контролер живлення Power Bank 5V / 1.2A
IP5305 — багатофункціональний високоінтегрований SOC-контролер від компанії Injoinic Technology, розроблений для побудови бюджетних портативних зарядних пристроїв (Power Bank) та автономних систем живлення. Чип об'єднує в собі синхронний підвищувальний конвертер, модуль зарядки Li-ion акумуляторів струмом до 1А, схему контролю розряду та драйвер світлодіодної індикації на 1-4 LED.
| Технічний параметр | Значення |
|---|---|
| Маркування / Модель | IP5305 |
| Тип корпусу | ESOP-8 (з нижньою тепловідовідною пластиною) |
| Вихідна напруга / Струм | 5V / До 1.2А (постійний струм) |
| Струм заряду батареї | До 1.0А (номінальний) |
| Тип індикації ємності | Класична LED (підтримка 1, 2, 3 або 4 світлодіодів) |
| Частота перемикання (SW) | ~350 кГц |
Замітки майстра: Діагностика несправностей та особливості монтажу
Чому виходить з ладу: Незважаючи на вбудовані захисти, IP5305 часто працює на межі своїх можливостей (особливо коли з неї намагаються «вижати» більше 1А тривалий час). Основні причини вигорання — підключення занадто потужного навантаження, перегрів через відсутність термопасти під пузом чіпа на дешевих платах або переполюсовка акумулятора при спробі замінити банки 18650.
