Микросхема 216-0752001 ATI Radeon, ref
Модель: 20837
Артикул: 20837
328.41 грн.
Знайшли дешевше?
Короткий опис
Мікросхема 216-0752001 (AMD RS880M Northbridge) 216-0752001 — це системний контролер (північний міст) з інтегрованим графічним ядром Radeon HD 4200. Чіп є ключовим вузлом материнських плат на платформі AMD...
Читати далі...

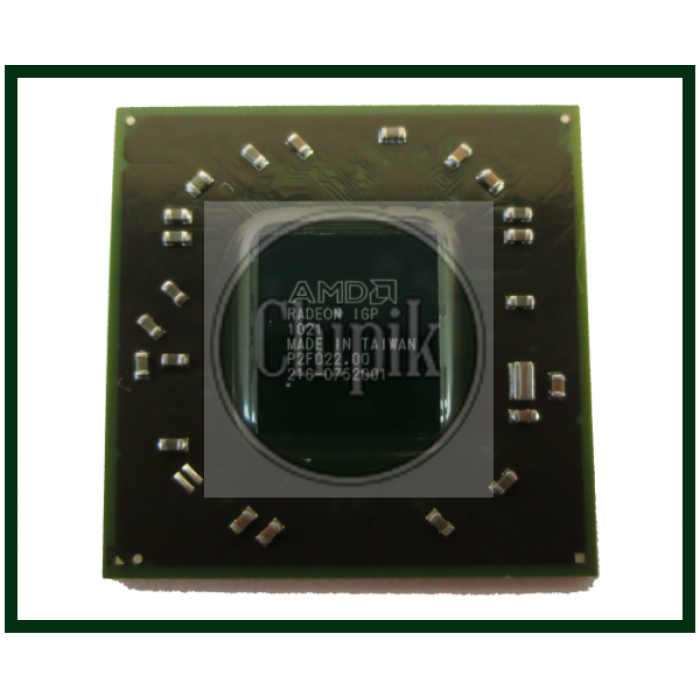

Мікросхема 216-0752001 (AMD RS880M Northbridge)
216-0752001 — це системний контролер (північний міст) з інтегрованим графічним ядром Radeon HD 4200. Чіп є ключовим вузлом материнських плат на платформі AMD, забезпечуючи зв'язок між процесором, оперативною пам'яттю та дискретною відеокартою.
Основні характеристики
- Виробник: AMD
- Кодова назва: RS880M
- Інтегрована графіка: Radeon HD 4200 (DirectX 10.1)
- Техпроцес: 55 нм
- Тип корпусу: BGA
Замітки для майстра: Діагностика та заміна
- Типові несправності: Ноутбук вмикається, але немає зображення; циклічне перезавантаження; ноутбук вмикається і через кілька секунд вимикається; спотворення зображення (артефакти) навіть у BIOS.
- Діагностика: Чіп 216-0752001 — «класика» діагностичного прогріву. 10-15 секунд прогріву кристала феном (при 250°C) майже завжди тимчасово повертають ноутбук до життя. Це 100% підтверджує необхідність заміни мосту.
- Особливості заміни: Чіп дуже чутливий до перегріву під час пайки. Настійно рекомендується використовувати професійну ІЧ-станцію та якісний флюс. Також важливо перевірити систему охолодження, оскільки саме її засмічення є основною причиною виходу цього мосту з ладу.
- Взаємозамінність: У деяких випадках замість нього встановлюють 215-0752007 або 216-0752003, але це часто потребує модифікації BIOS та може призвести до відключення інтегрованого відео.
Оригінальні чіпи та комплектуючі для стабільного ремонту — chipik.com.ua | opt-chipik.com.ua
