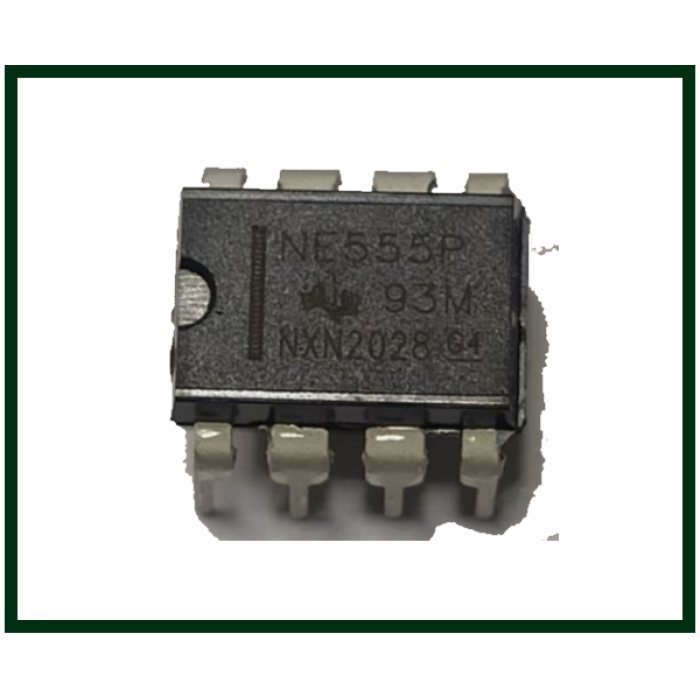

Микросхема NE555P, DIP-8
Модель: 4067
Артикул: 4067
6.97 грн.
Знайшли дешевше?
Короткий опис
Мікросхема NE555P (DIP-8) — Легендарний аналоговий таймер / генератор імпульсівNE555P — універсальний інтегральний таймер (генератор) у класичному вивідному корпусі DIP-8 від компанії Texas Instruments. Масово застосовує...
Читати далі...
Мікросхема NE555P (DIP-8) — Легендарний аналоговий таймер / генератор імпульсів
NE555P — універсальний інтегральний таймер (генератор) у класичному вивідному корпусі DIP-8 від компанії Texas Instruments. Масово застосовується в побутовій електроніці, промисловій автоматиці та радіоаматорських схемах для побудови реле часу, модуляторів, генераторів прямокутних імпульсів (ШІМ) та мультивібраторів. Чип відрізняється широким діапазоном напруги живлення (4.5V–16V), високою температурною стабільністю та потужним виходом (до 200 мА), здатним напряму керувати реле та світлодіодними навантаженнями.
| Технічний параметр | Значення |
|---|---|
| Маркування / Модель | NE555P |
| Виробник | Texas Instruments (Original) |
| Тип корпусу | DIP-8 (для монтажу в отвори / під розетку) |
| Діапазон живлення (Vcc) | 4.5V — 16V (макс. 18V) |
| Максимальний струм виходу | 200 мА (Втікаючий / Витікаючий струм) |
| Робочі режими | Астабільний (генератор), Моностабільний (таймер), Бістабільний (тригер) |
Замітки майстра: Розпіновка, діагностика та практичні рекомендації
Розпіновка (Pinout NE555P) від ключа (крапки):
1 — GND (Земля / мінус живлення)
2 — TRIG (Вхід тригера, запускає таймер при падінні напруги нижче 1/3 Vcc)
3 — OUT
