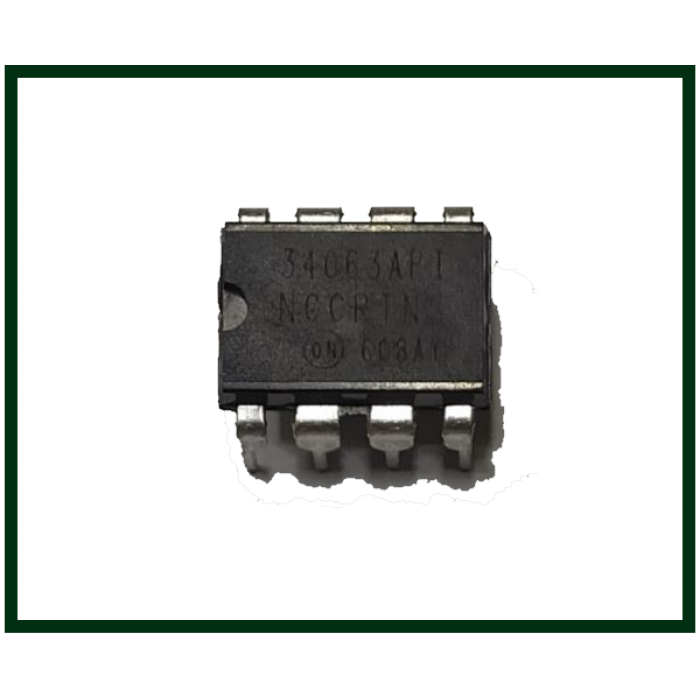

Микросхема MC34063API, DIP-8

Є в наявності 22

Модель: 10793

Артикул: 10793

6.97 грн.

Короткий опис

Мікросхема MC34063API (DC-DC Converter) MC34063API — це універсальний контролер для побудови імпульсних DC-DC перетворювачів. Завдяки простоті схеми обв'язки та можливості працювати в режимах підвищення, п... Читати далі...

Мікросхема MC34063API (DC-DC Converter)

MC34063API — це універсальний контролер для побудови імпульсних DC-DC перетворювачів. Завдяки простоті схеми обв'язки та можливості працювати в режимах підвищення, пониження або інверсії напруги, ця мікросхема стала галузевим стандартом для бюджетних систем живлення.

Технічні характеристики

Параметр	Значення
Вхідна напруга	3V – 40V
Вихідний струм ключа	До 1.5A (піковий)
Робоча частота	До 100 кГц (регулюється конденсатором)
Тип корпусу	DIP-8 (пластиковий)
Діапазон температур	0°C до +70°C

Замітки для майстра: Особливості застосування

Розрахунок обв'язки: Вихідна напруга задається дільником на виводі 5 (Comparator In). Формула для розрахунку: Vout = 1.25 * (1 + R2/R1).

Пульсації: Оскільки мікросхема працює на порівняно низькій частоті, для отримання стабільної напруги на виході рекомендується використовувати якісні низькоімпедансні (Low ESR) електролітичні конденсатори.
